PHS Den Bosch–Vught: veiligheid en ventilatie op maat

Het spoor tussen Den Bosch en Vught ondergaat een grootschalige uitbreiding. In opdracht van ProRail wordt een vierde spoor aangelegd, inclusief een vrije kruising bij Vught en een verdiepte spoorligging. Dit project maakt deel uit van het Programma Hoogfrequent Spoorvervoer (PHS), waarmee meer reizigers- en goederentreinen tussen Meteren en Boxtel kunnen rijden.

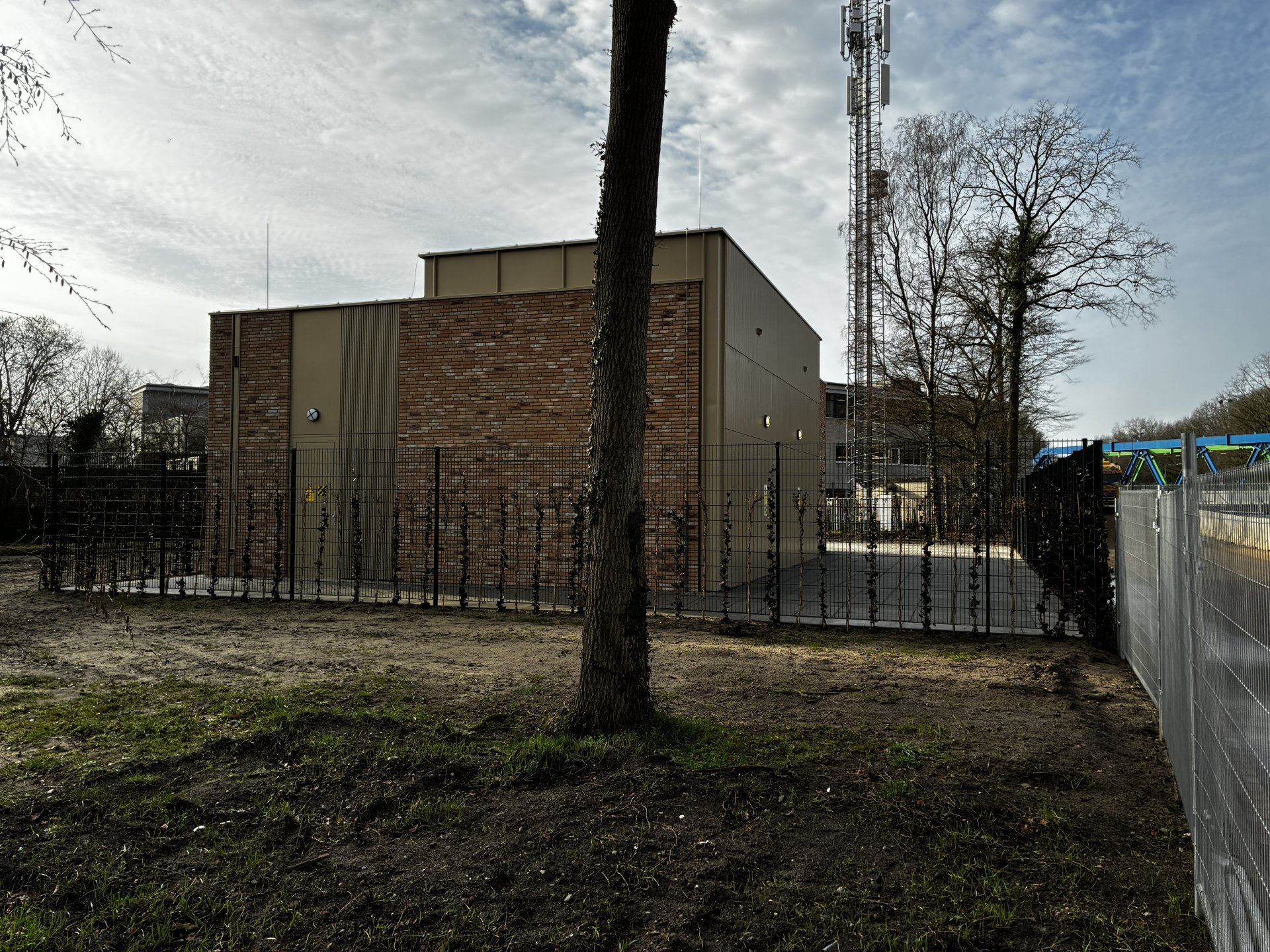

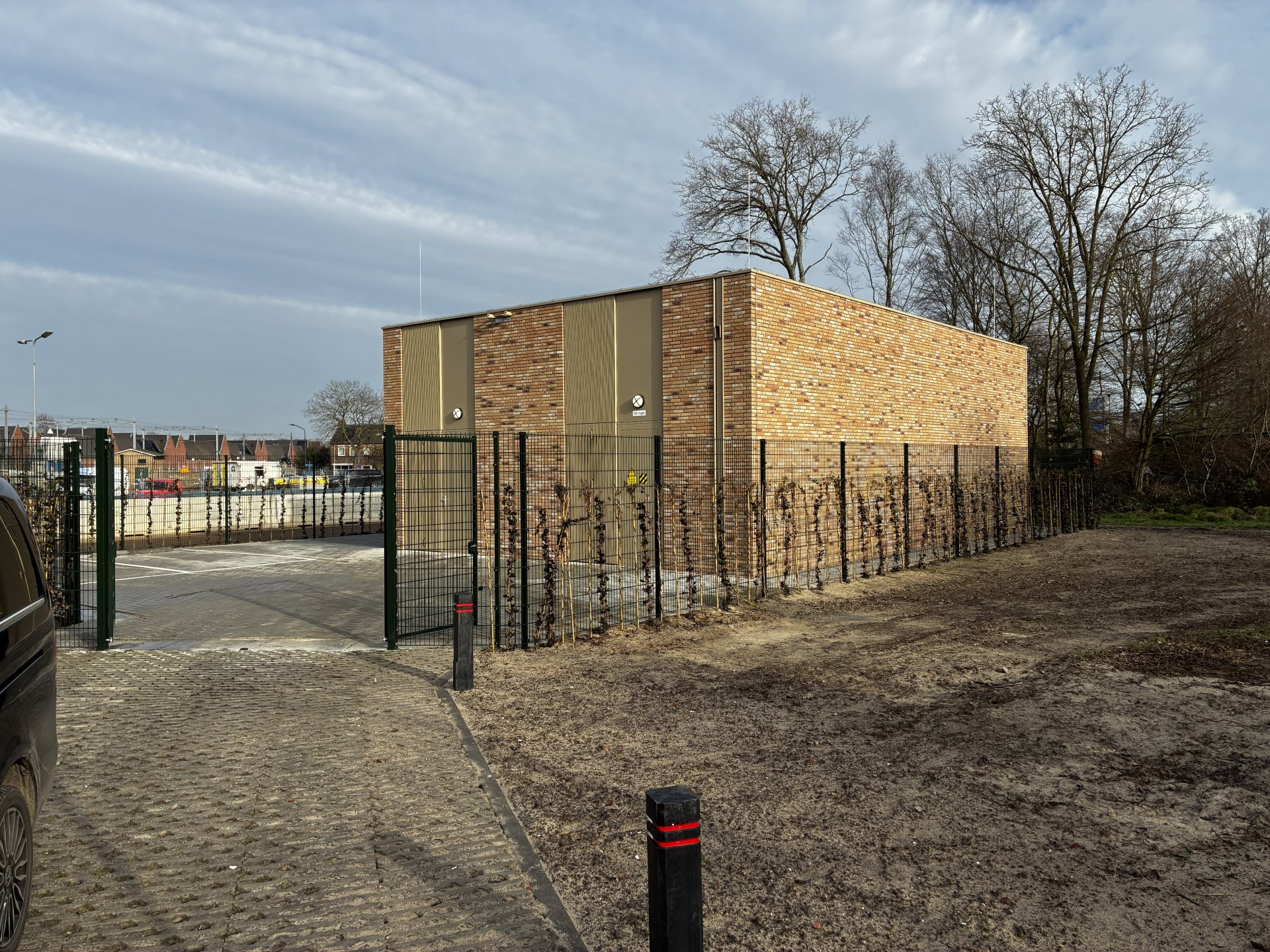

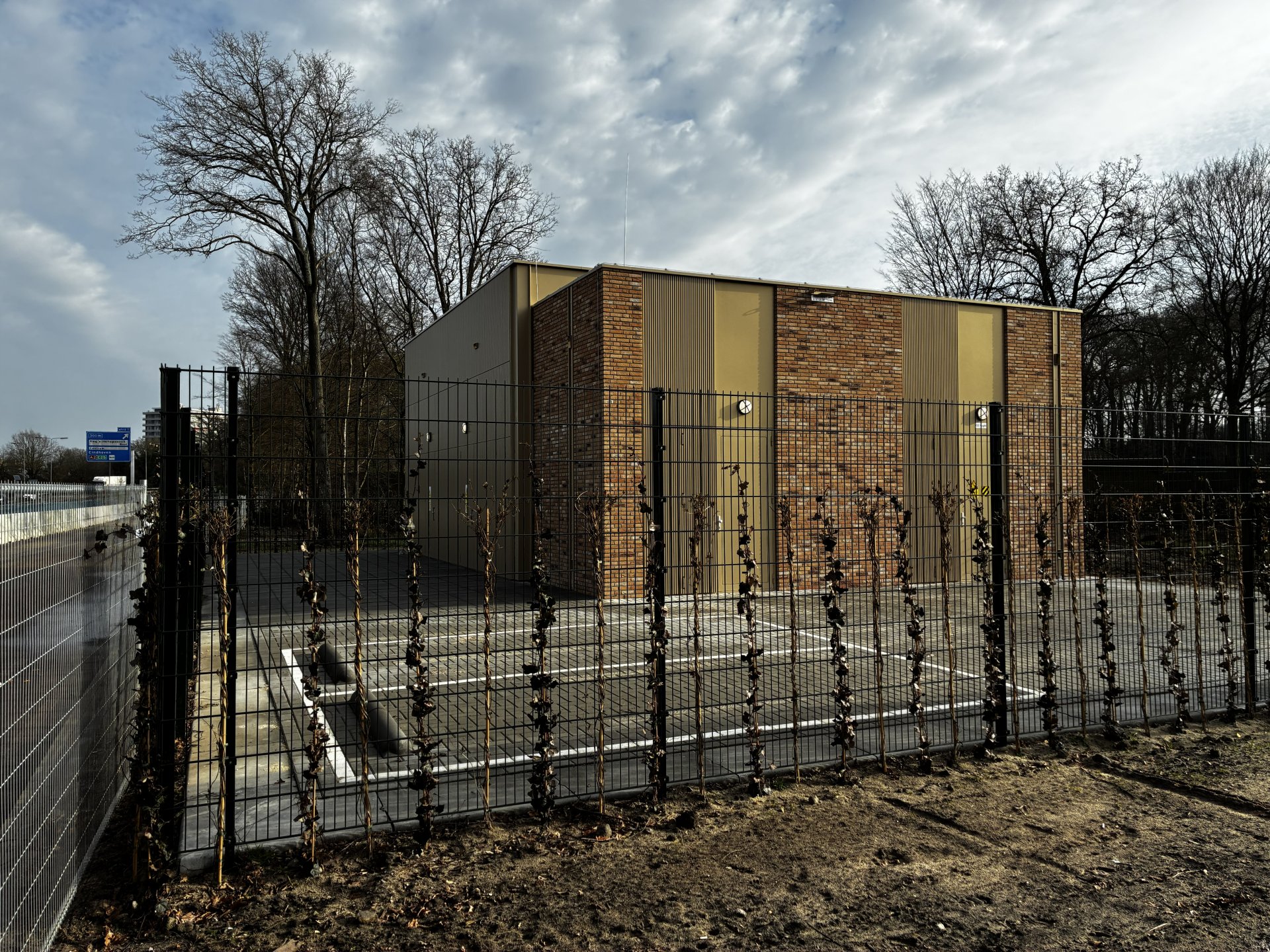

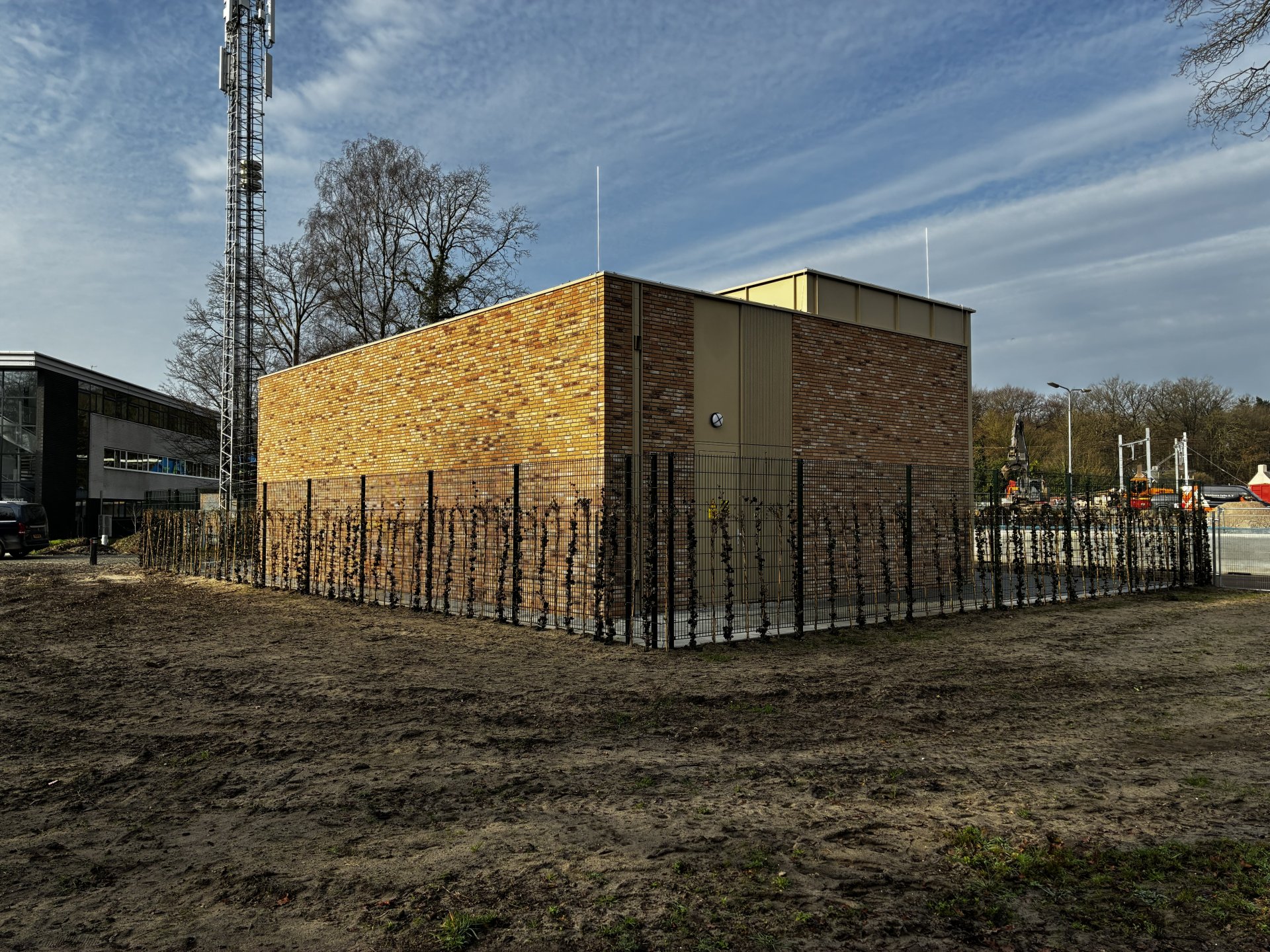

Om de spoorinfrastructuur en bijbehorende technische installaties betrouwbaar te laten functioneren, realiseert ProRail diverse technische ruimtes en onderstations langs het tracé. In samenwerking met aannemer Boonzaaijer heeft JAZO hiervoor maatwerk deuren, ventilatieroosters en gevelbekleding geleverd en gemonteerd. Het bijzondere aan dit project? De combinatie van hoge veiligheidseisen, optimale ventilatie en een uniform gevelbeeld dankzij de toepassing van verticale schoepen.

Hybride deuren en VS-27R roosters voor optimale bescherming

Voor de onderstations heeft JAZO hybride deuren en kozijnen toegepast, bestaande uit stalen kozijnen met aluminium opbouwroosters. De deuren zijn gecombineerd met VS-27R ventilatieroosters, brandwerende cassettes en filtercassettes. Daarnaast zijn inbraakwerende voorzieningen toegepast voor weerstandsklasse RC3.

De VS-27R roosters onderscheiden zich door hun verticale schoepen. Deze zorgen niet alleen voor een strakke uitstraling, maar bieden ook een hoge mate van bescherming tegen weersinvloeden. Door de verticale stand van de schoepen beschikken de roosters over een verhoogde waterwerendheid. Hierdoor zijn de technische ruimtes beter beschermd tegen regeninslag en het binnendringen van sneeuw, zand en stof. Bovendien zijn de roosters insteekveilig, wat extra bescherming biedt tegen ongewenste toegang.

Brandveiligheid en inbraakwerendheid gecombineerd met ventilatie

De technische ruimtes binnen het spoorproject stellen hoge eisen aan veiligheid en continuïteit. Daarom heeft JAZO verschillende voorzieningen gecombineerd in één oplossing.

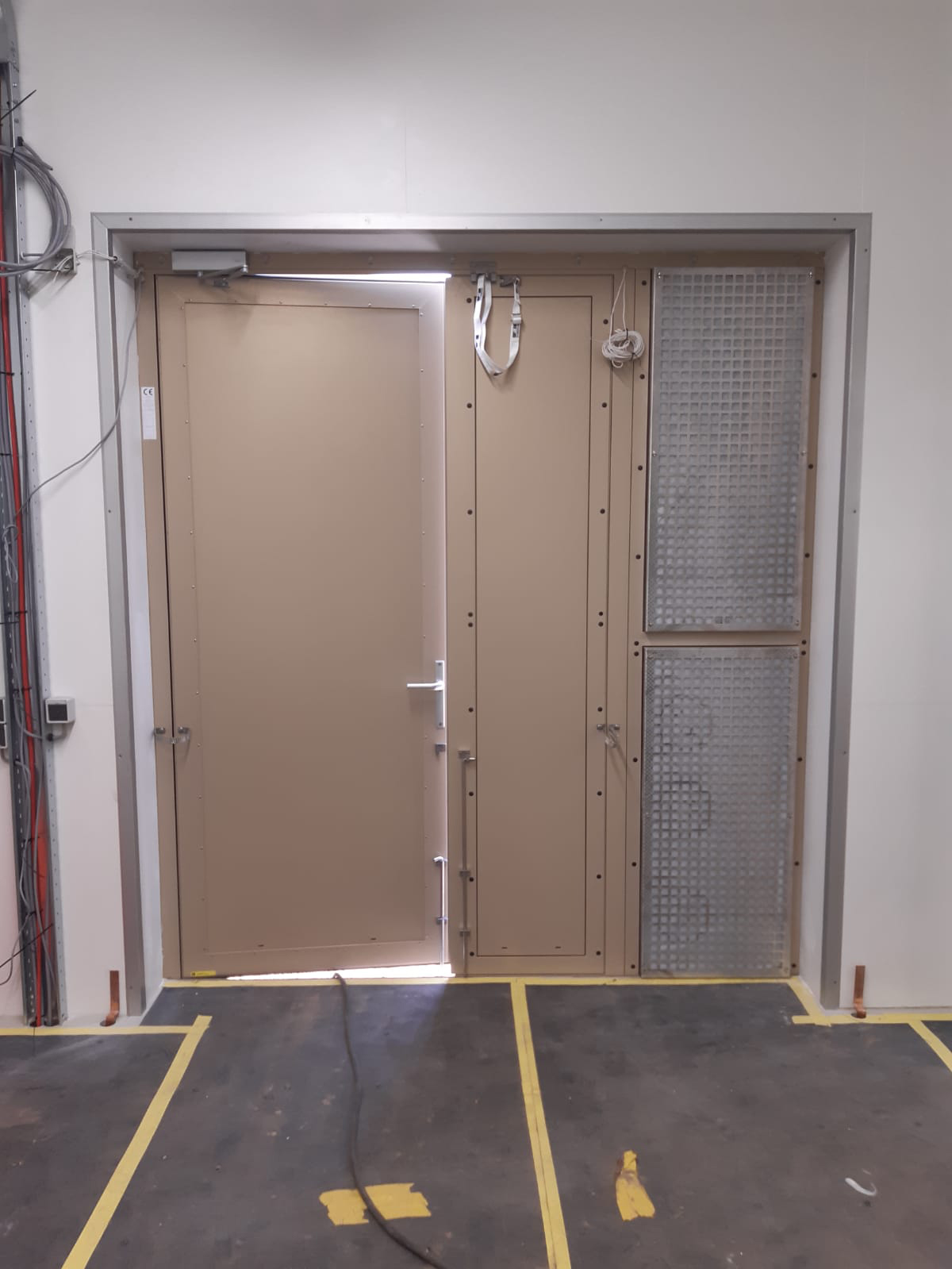

De ventilerende VS-27R roosters zijn aan de binnenzijde voorzien van brandwerende cassettes met een brandwerendheidsklasse E60/EW60 volgens NEN-EN 1634-1. Deze zorgen ervoor dat de vereiste brandveiligheid behouden blijft, terwijl de roosters tegelijkertijd de benodigde ventilatie verzorgen. Filtercassettes beperken daarnaast het binnendringen van stof en andere verontreinigingen.

Ook aan de inbraakwerendheid is gedacht. Met aanvullende voorzieningen voor weerstandsklasse RC3 bieden de deuren en roosters bescherming tegen ongewenste toegang. Zo komen ventilatie, brandveiligheid en inbraakwerendheid samen in één geïntegreerde oplossing.

Verschillende deur- en roosteruitvoeringen in één uniform gevelbeeld

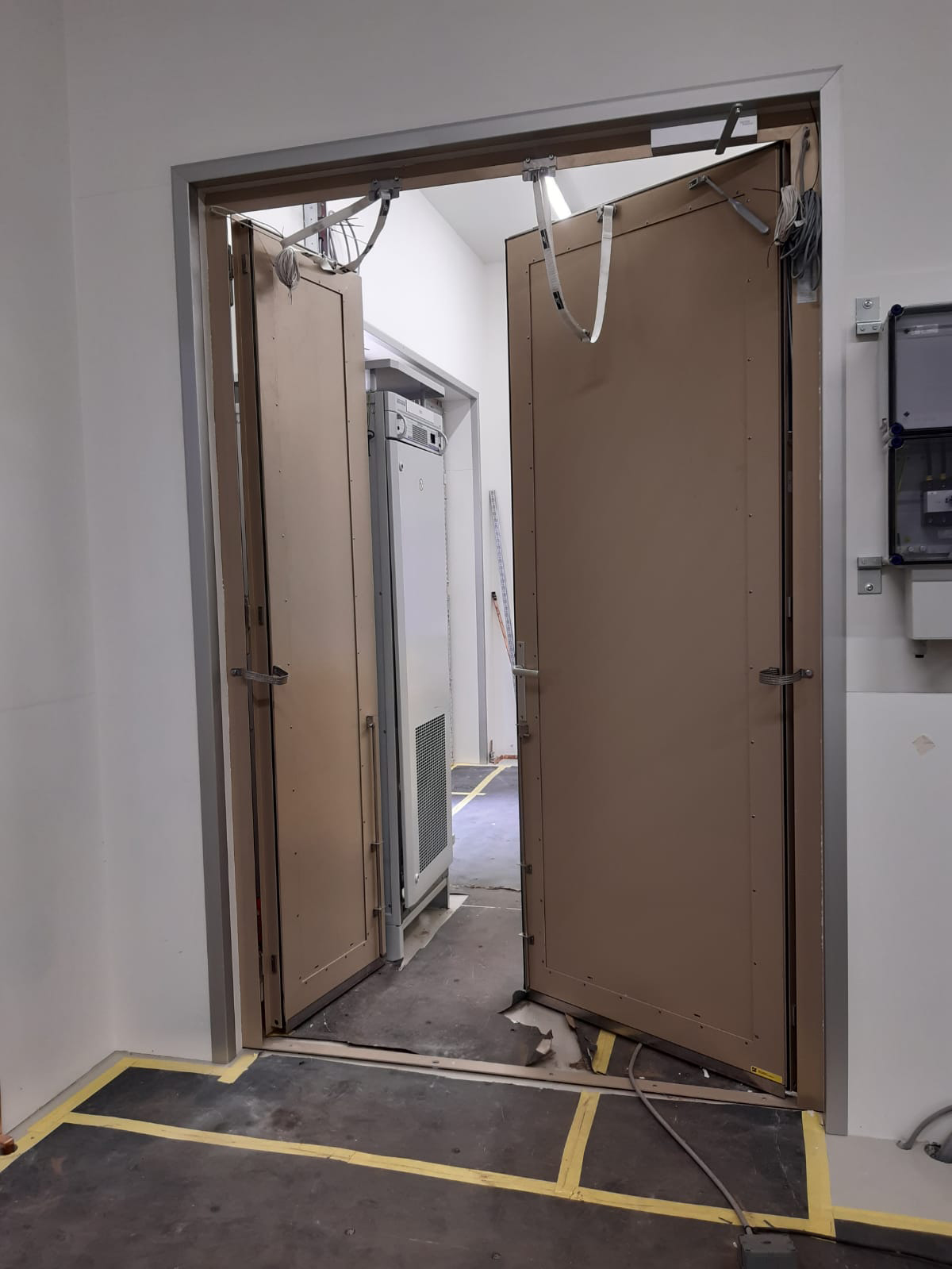

JAZO heeft verschillende deur- en roostercombinaties toegepast, waaronder ongelijkzijdige dubbele deuren, enkele deuren en gevelbekleding. Hierbij wisselen ventilerende en niet-ventilerende delen elkaar af, voorzien van de benodigde brandwerende, inbraakwerende en filtervoorzieningen

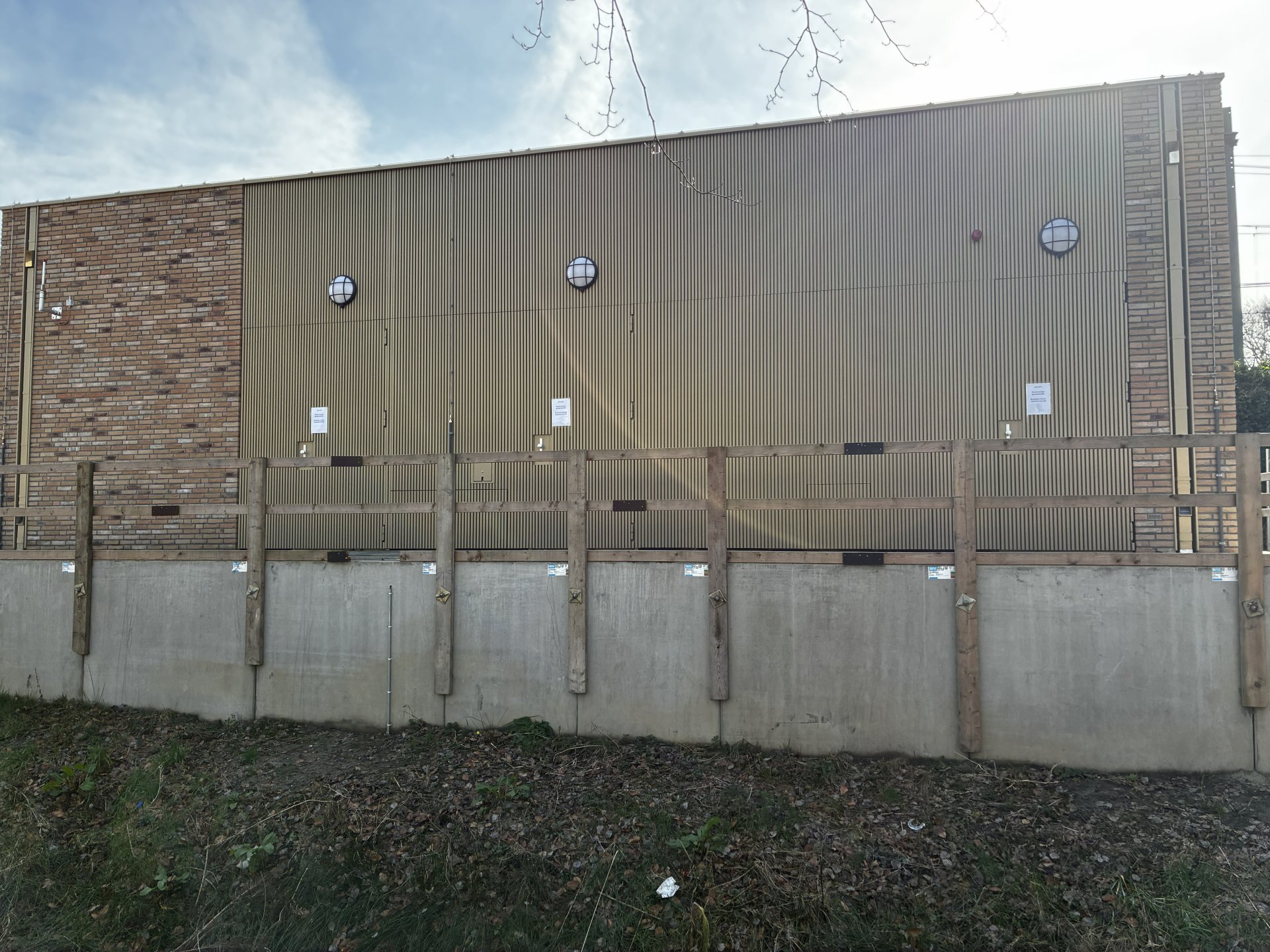

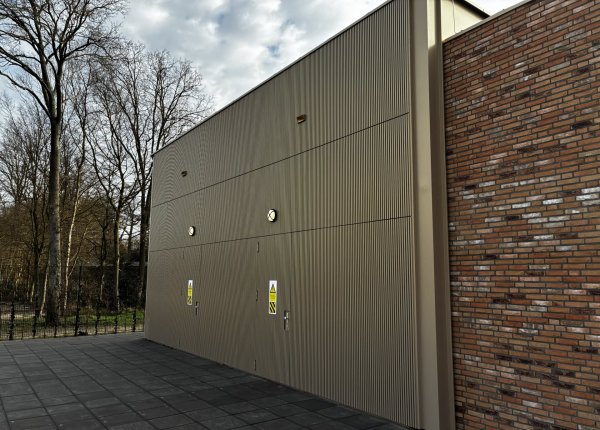

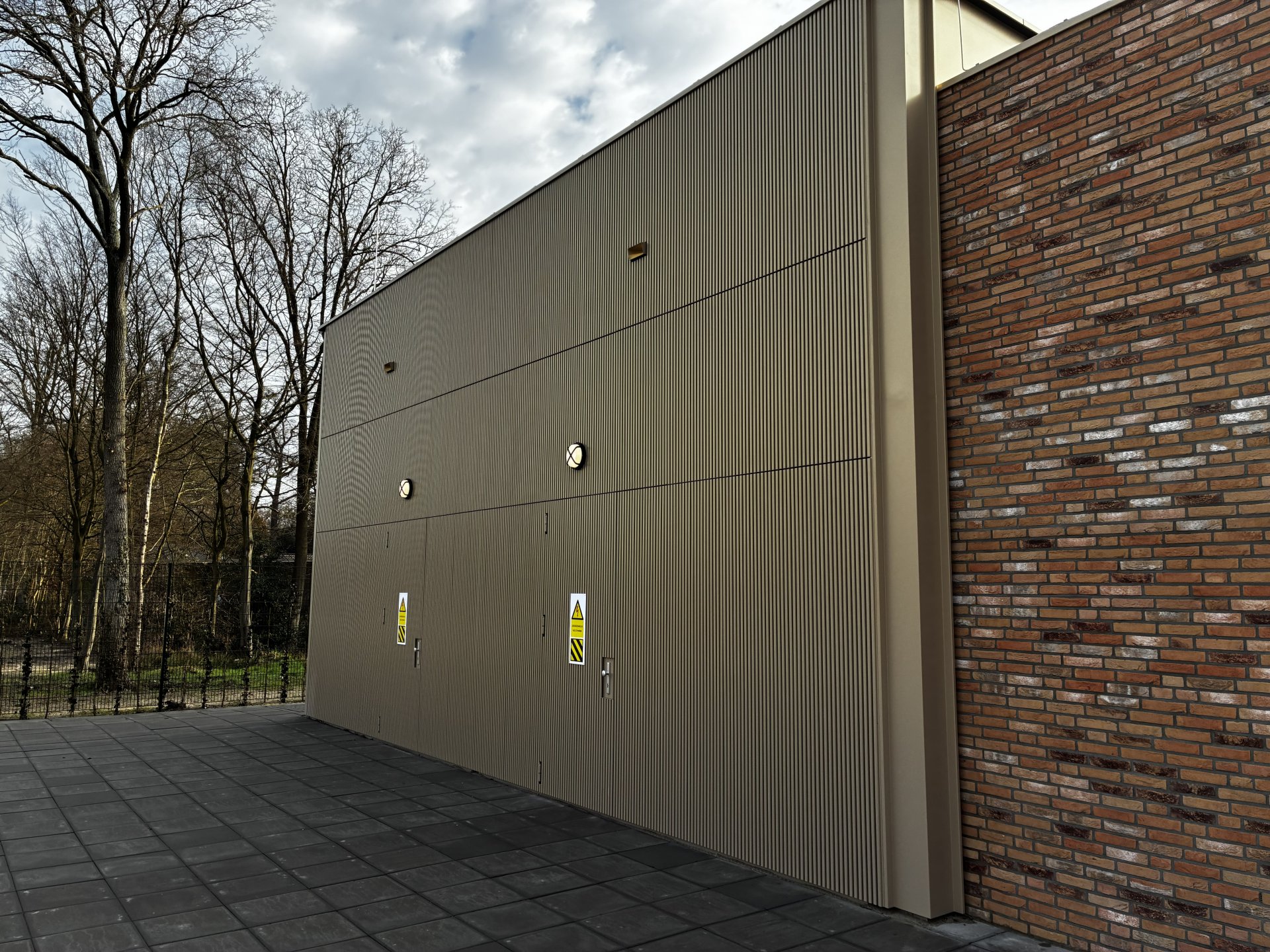

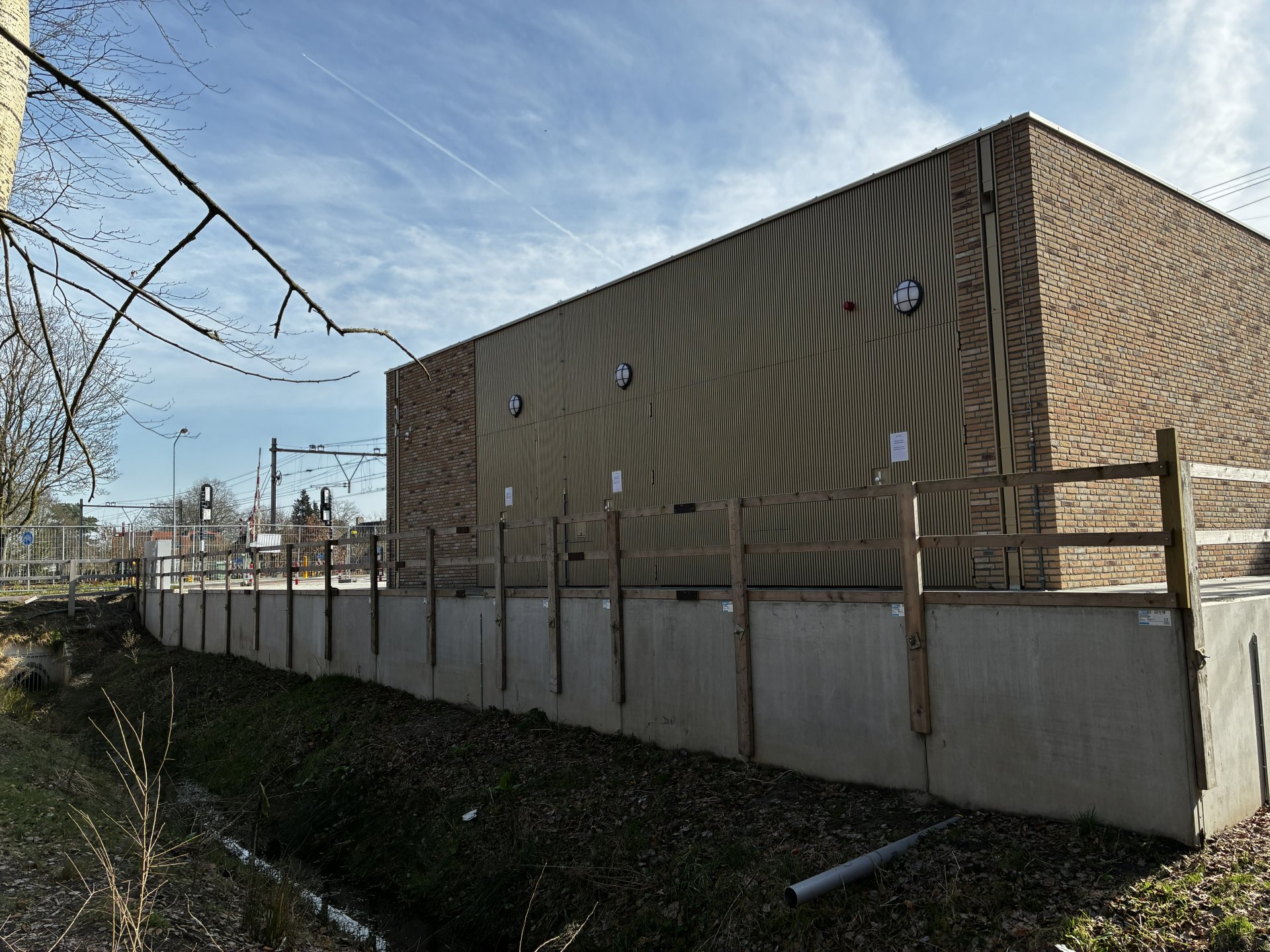

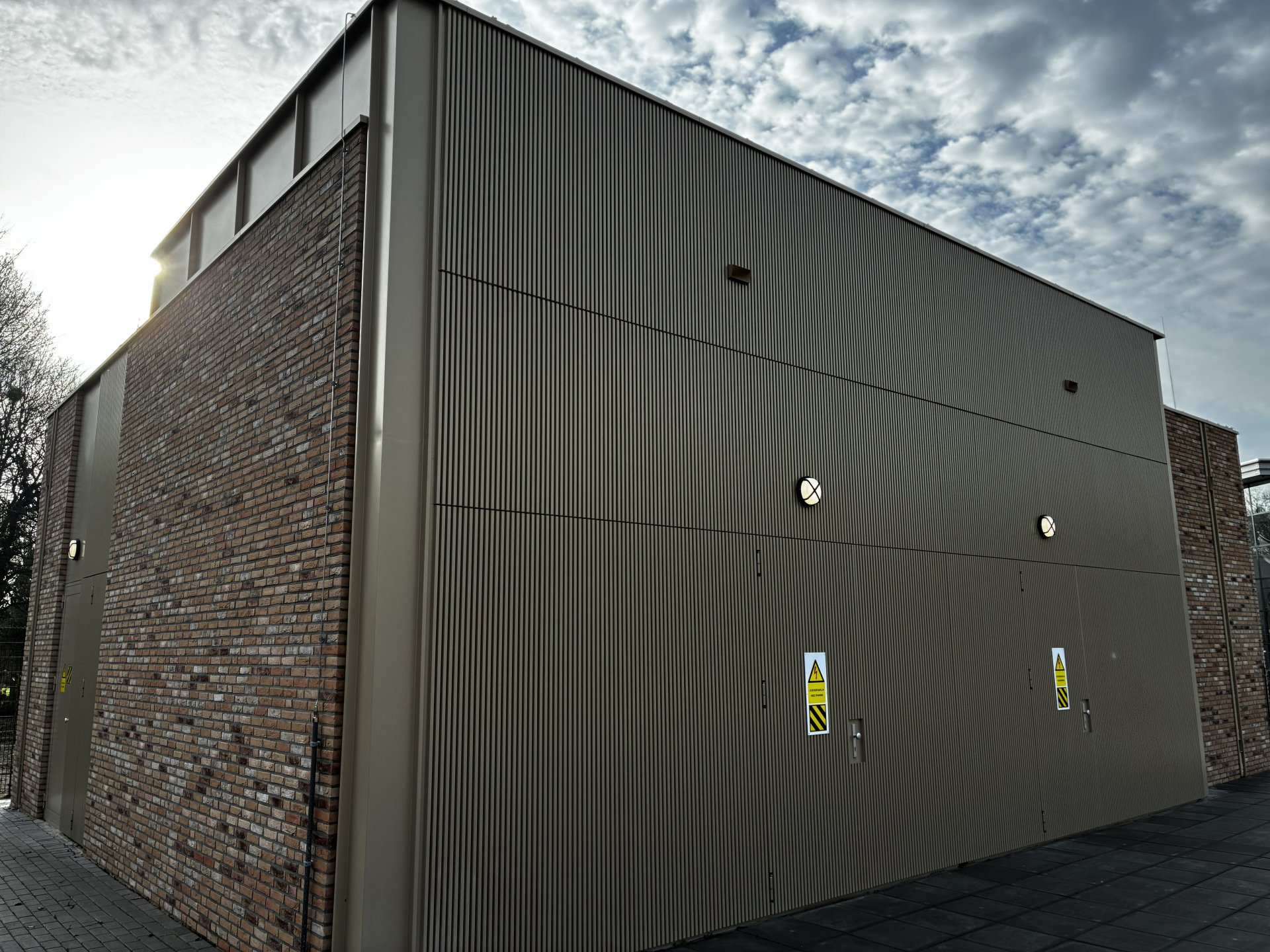

Het bijzondere aan al deze toepassingen is de uniforme uitstraling. Zowel de ventilerende VS-27R roosters als de niet-ventilerende gevelbekleding en deuren hebben dezelfde verticale lijnenstructuur. Hierdoor zijn de verschillende functies vanaf de buitenzijde niet van elkaar te onderscheiden en ontstaat één strak en samenhangend gevelbeeld.

Een toekomstbestendige oplossing voor kritische spoorinfrastructuur

Bij een omvangrijk spoorproject als PHS Den Bosch–Vught is de betrouwbaarheid van technische installaties essentieel. De onderstations moeten goed beschermd zijn tegen brand, inbraak en extreme weersomstandigheden, zonder dat dit ten koste gaat van de noodzakelijke ventilatie.

Met de combinatie van hybride deuren, VS-27R ventilatieroosters, brandwerende voorzieningen en bijpassende gevelbekleding heeft JAZO een oplossing gerealiseerd waarin functionaliteit en esthetiek samenkomen. De verticale schoepen zorgen voor een herkenbaar en uniform gevelbeeld, terwijl de verschillende technische voorzieningen bijdragen aan de bescherming en continuïteit van de installaties.
